快速接頭說明與選型原則你知道嗎

適用條件：

1、產品工作壓力：16Mpa~3.2Mpa。溫度：-20～＋230℃。

2、產品工作介質：汽油、重油、煤油、液壓油、燃油、冷凍機油、水、鹽水、酸性和堿性液體、等。

3、產品連接方式：內螺紋、外螺紋、接軟管、法蘭、對焊、承插焊、板把式。

4、適用范圍:啤酒、乳品、制藥、水電工程、石油業、化工及機械制造等領域。

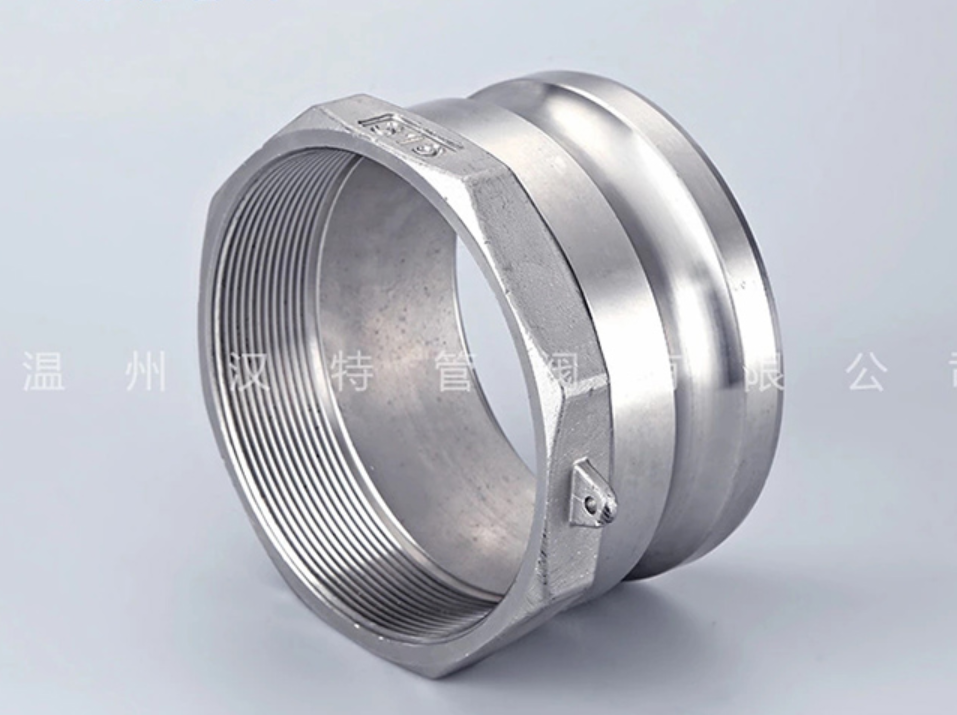

快速接頭說明：快速接頭是一種既不需要工具又能實現迅速拆裝的管接頭。

快速接頭特點：這種管接頭使用輕巧靈便、干凈利索、廣泛應用于液壓、氣動和潤滑流體輸送等管路系統中，在急需經常拆裝的管路中尤為適用。

液壓快速接頭是液壓系統中用途廣泛的一種管件，它具有不用專門工具即可迅速裝拆液壓管路的特點。帶有密封裝置的快速接頭還具有防止液體外漏及空氣進入的特點，快速接頭適用于以油、水、空氣為介質的場合,公稱壓力為10kg/cm，介質溫度為-20℃，被廣泛用于農業機械、礦山機械、工程機械、航空機械及其他機械之中。我公司生產的液壓快速接頭有A型,B型,C型,D型,F型,E型,DC型,DP型,其中B，C，E，F(xiàn)型都可以配法蘭使用。

快速接頭選型原則：

1、根據內管管徑選雙向型(如設備內管為3/4"，可選1-1/2"-3/4")

2、根據輸送流體管管徑選單向

3、根據說明書中各規格型號的參數，計算流量選型

4、快速接頭分螺紋連接和法蘭連接兩種，如使用設備始終向一個方向旋轉，可選擇螺紋連接或法蘭連接，外管螺紋分左右旋向，選擇方法：站在裝快速接頭的方向看設備的旋向，選擇外管螺紋旋向應和設備的旋向相反，半分版式法蘭左右旋轉均可。法蘭連接分為兩種：螺紋法蘭(外管配內螺紋的法蘭)和半分環式法蘭，半分環式法蘭適應于右、左方向旋轉的設備。法蘭的有關參數一般由用戶提供，或注明按國標生產。

5、快速接頭與輸送管道不允許鋼性連接，必須有一段軟性管過渡連接，可選用我公司生產的不銹鋼金屬軟管。

6、用戶可提供以下參數，由我公司幫助選型：內管管徑;設備直徑、長度和寬度;轉速、壓力、溫度;與設備的連接管徑;輸入、引出管管徑;法蘭尺寸;工作介質等。
