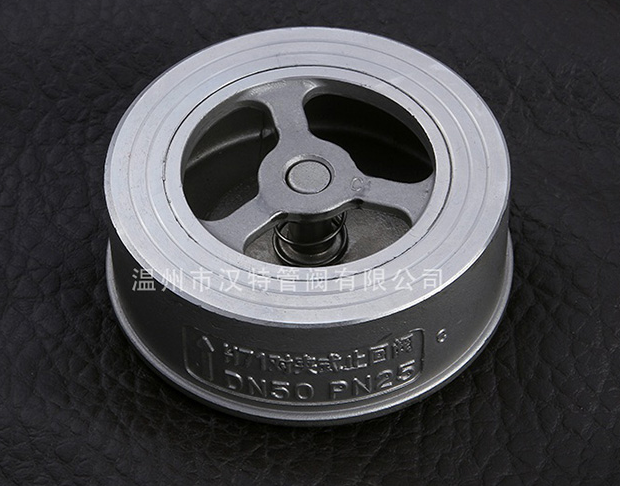

對夾止回閥的參數與結構特點是什么

對夾止回閥又稱為逆流閥、逆止閥、背壓閥、單向閥。這類閥門是靠管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。

止回閥用于管路系統，其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放。止回閥還可用于給其中的壓力可能升Z超過主系統壓力的輔助系統提供補給的管路上。止回閥根據材質的不同，可以適用于各種介質的管路上。止回閥安裝在管路上，即成為這一完整管路的流體部件之一，其閥瓣啟閉過程就要受它所處系統瞬變流動狀態所影響；反過來，閥瓣的關閉特性又對流體流動狀態產生發作用。

對夾式止回閥適用于公稱壓力PN1.0MPa～42.0MPa、Class150～2500；公稱通徑DN12～1200mm、NPS1/2～48；工作溫度-196～540℃的各種管路上，用于防止介質倒流。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。

對夾式止回閥的標準與規范

1、設計與制造：API 594、API 6D、JB/T 8937；

2、結構長度：API 594、API 6D、DIN 3202、JB/T 8937；

3、壓力-溫度等級：ANSI B 16.34、DIN 2401、GB/T 9124、HG 20605、SH 3406、JB/T 74；

4、試驗與檢驗：API 598、JB/T 9092；

5、配管法蘭：JB/T 74～90、GB/T 9112～9124、HG 20592～20635、SH 3406、ANSI B 16.5、DIN 2543～2548、GB/T 13402、API 605、ASME B 16.47。

對夾式止回閥的結構特點

1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4～1/8;

2、體積小、重量輕，其重量只有傳統法蘭止回閥的1/4～1/20;

3、并瓣關閉快速，水錘壓力小;

4、水平管道或垂直管道均可使用，安裝方面;

5、流道通暢、流體阻力小;

6、動作靈敏、密封性能好;

7、閥瓣行程短、關閥沖擊力小;

8、整體結構、簡單緊湊、造型美觀;

9、使用壽命長、可靠性強;
